Электрозащитные средства

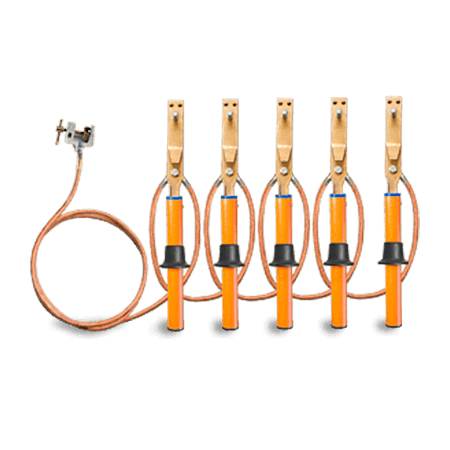

Заземления переносные для ВЛ

Заземление переносное является основным электрозащитным средством. Предназначено для коллективной защиты от поражения электрическим током персонала, работающего на отключенных участках воздушных линий электропередач (ВЛ) в случае ошибочной подачи напряжения на этот участок или появления на нём наведённого напряжения. Заземления переносные состоят из медных гибких проводов с фазными зажимами для закрепления их на проводах ВЛ, струбцин для присоединения к заземляющим проводникам и изолирующих штанг для установки и оперирования заземлениями.

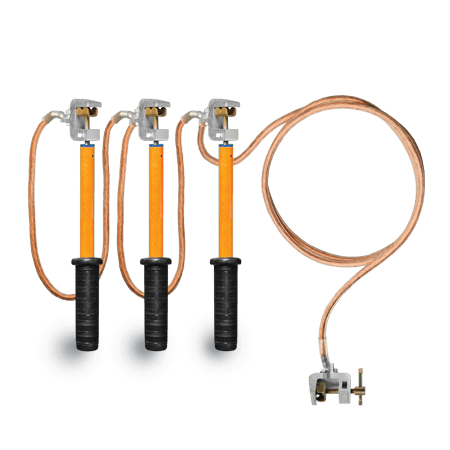

Заземления переносные для РУ

Заземление переносное является основным электрозащитным средством. Предназначено для коллективной защиты от поражения электрическим током персонала, работающего на отключенных токоведущих частях распределительных устройств (РУ) в случае ошибочной подачи напряжения на этот участок или появления на нём наведённого напряжения. Заземления переносные состоят из медных гибких проводов с фазными зажимами для закрепления их на шинах, струбцин для присоединения к заземляющим проводникам и изолирующих штанг для установки и оперирования заземлениями.

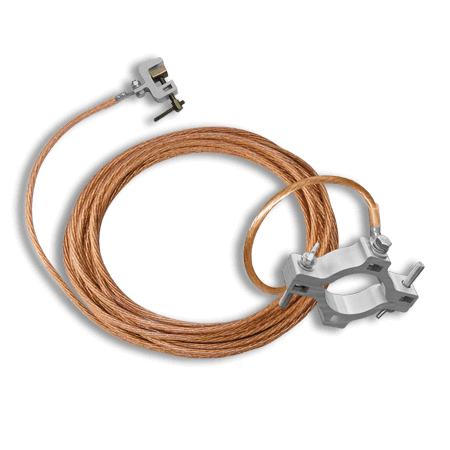

Заземления пожарные

Заземления переносные для пожарных стволов предназначены для защиты персонала пожарных бригад и сотрудников, выполняющих тушение пожара, при опасности поражения электрическим током. Заземление состоит из гибкого медного провода в прозрачной оболочке, опрессованный на концах медными наконечниками. Наконечники с помощью болтовых соединений крепятся к заземляющей струбцине с одной стороны и к фазному зажиму из экструзионного алюминиевого сплава с другой стороны.

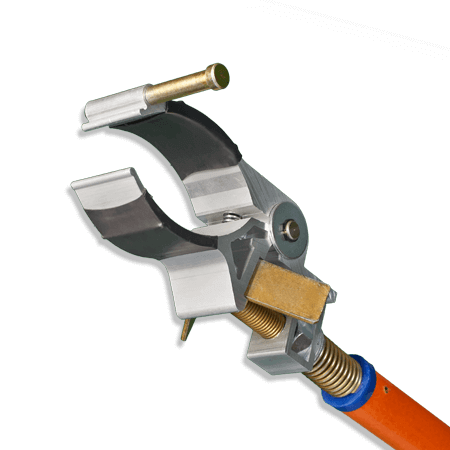

Штанги изолирующие

Изолирующие штанги являются основными электрозащитными средствами. Штанги изолирующие предназначены для оперативной работы (операции с разъединителями, смена предохранителей, установка деталей разрядников и т.п.), измерений (проверка изоляции на линиях электропередачи и подстанциях), для наложения переносных заземлений, а также для освобождения пострадавшего от электрического тока. Штанги состоят из трех основных частей: рабочей, изолирующей и рукоятки.

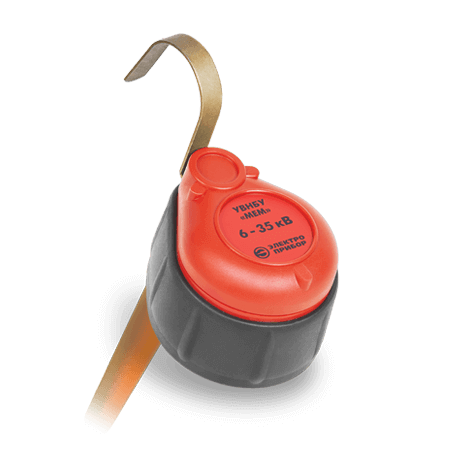

Указатели напряжения

Указатели напряжения являются основным изолирующим электрозащитным средством в электроустановках. Они предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок. Перед началом ремонта электроустановки и её заземления необходимо прикоснуться щупом указателя напряжения к токоведущей части. Если на щуп указателя поступит напряжение превышающее напряжение индикации указателя, то указатель оповестит оператора о наличии напряжения световым, звуковым или светозвуковым сигналами. Указатели напряжения конструктивно делятся на однополюсные и двухполюсные. Однополюсные указатели работают по принципу протекания ёмкостного тока, а двухполюсные по принципу протекания активного тока.

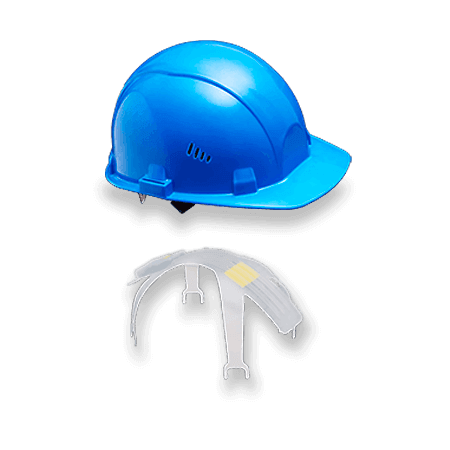

Сигнализаторы напряжения

Сигнализаторы напряжения являются вспомогательными электрозащитными средствами, и используются в качестве дополнения к указателям напряжения для предупреждения персонала о нахождении в потенциально опасной зоне из-за приближения к токоведущим частям, находящимся под напряжением, на опасное расстояние или для предварительной (ориентировочной) оценки наличия напряжения на токоведущих частях электроустановок при расстояниях между ними и работающим, значительно превышающих безопасные. Заземления переносные состоят из медных гибких проводов с фазными зажимами для закрепления их на проводах ВЛ, струбцин для присоединения к заземляющим проводникам и изолирующих штанг для установки и оперирования заземлениями.

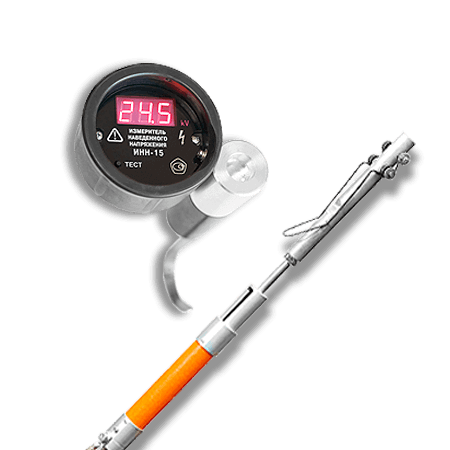

Защита от наведенного напряжения

Наведенное напряжение — опасное для жизни напряжение, возникающее вследствие электромагнитного влияния на отключенных проводах и оборудовании, расположенных в зоне другой действующей воздушной линии или контактной сети. Для борьбы с наведённым напряжением, появляющемся на токоведущих частях отключённых электроустановок производится ряд мероприятий среди которых измерение наведённого напряжения, составление карты линий, под наведённым напряжением и борьба с электрической дугой при установке переносного заземления. Для выполнения этих мер используют комплекты для измерения наведённого напряжения и штанги дугогасящие.

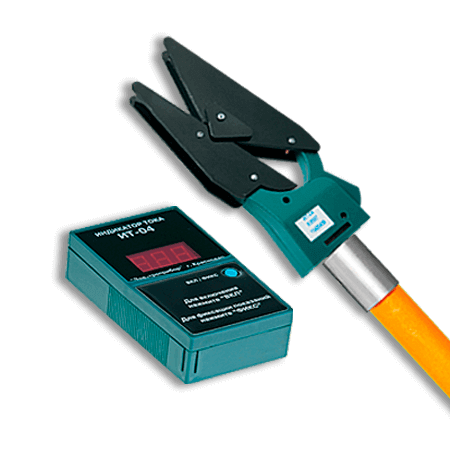

Индикаторы тока

Индикаторы тока не являются электрозащитными средствами, но обладают небходимыми прикладными функциями для работы с электросетевом хозяйстве. Поставляются с изолирующими штангами.

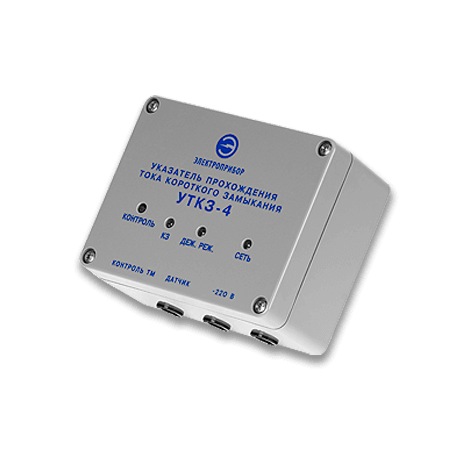

Указатели тока

Указатели прохождения тока короткого замыкания предназначены для запоминания информации о прохождении тока КЗ. Указатели УТКЗ питаются от электроустановки, в которую установлены, и при возникновении короткого замыкания сохраняют показания после отключения питания до 3 суток.

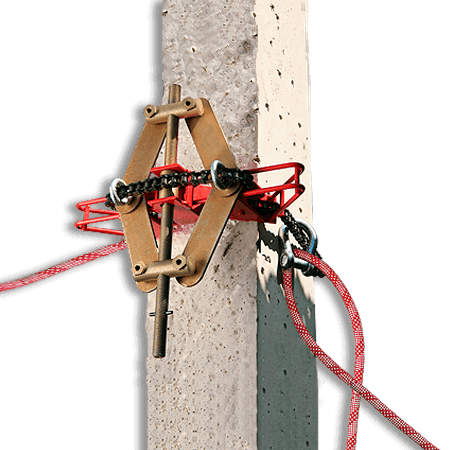

Раскрепляющее устройство

Устройство раскрепляющее «Раскреп» является страховочным приспособлением и применяется для обеспечения безопасности персонала при выполнении работ с подъемом на опору воздушных линий (ВЛ) электропередачи напряжением 0,4-10 кВ, воздушных кабельных линий, линий связи и пр. Устройство предназначено для укрепления опоры, прочность которой вызывает сомнение, в частности, недостаточное заглубление, вспучивание грунта, загнивание древесины, трещины в бетоне.

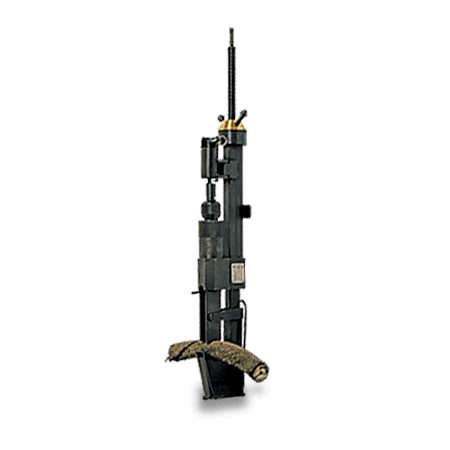

Устройство прокола кабеля

Устройство прокола кабеля пиротехническое дистанционное УПКП-1М (кабелепрокол) относится к основным средства защиты от поражения электрическим током (электрозащитным средствам) и предназначено для индикации отсутствия напряжения на выведенном в ремонт кабеле до 10 кВ, расположенном в траншее или канале, перед его разрезкой в процессе электромонтажных работ. Путем прокола и закорачивания всех жил разных фаз между собой и на землю, с целью защиты оператора от возможного действия электрической дуги тока короткого замыкания. Кабелепрокол УПКП-1М оснащён индикатором окончания прокола.

Устройство поиска повреждений

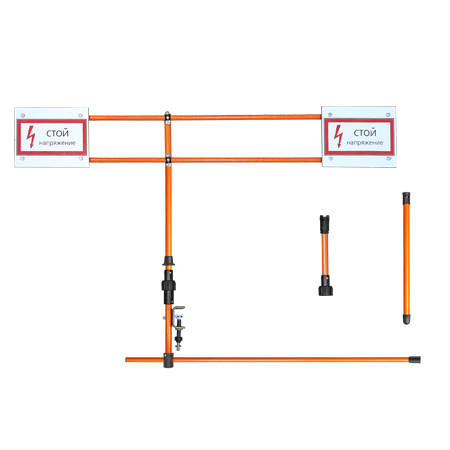

Устройство ограждающее-предупреждающее переносное 35 кВ УОП-35 предназначено для предупреждения персонала, работающего на отключенных участках блочных конструкций 35 кВ «разъединители-выключатель» тип Б 35-16/к, Б 35-6/к, КТПБ-35кВ, КТПБ (М)-35 и аналогичных блочных конструкций 35 кВ, о приближении к токоведущим частям с опасным напряжением. При подготовке рабочего места Устройство ограждающее-предупреждающее переносное устанавливается с поверхности земли с левой и с правой стороны блочной конструкции 35 кВ, ограждающие токоведущие части оставшиеся под напряжением. При этом кратковременное полное обесточение оборудования блочной конструкции 35 кВ не требуется.
