КШЗ 6-10

Заземление переносное линейное КШЗ 6-10 со штангами для установки с земли

Заземление переносное линейное с комплектом штанг для установки с земли предназначено для защиты работающих на отключенных участках воздушных линий напряжением 6-10 кВ без подъема на опору, непосредственно с поверхности земли.
Заземление выполнено со штангами телескопической конструкции. Данная конструкция позволяет быстро подготавливать заземление к работе без лишних операций по соединению звеньев штанги и быстро выбирать удобную длину штанги для установки заземления. В комплект входит универсальный указатель высокого напряжения, который также поставляется на телескопической штанге.
Контакт заземляемого провода с заземлением производится через гравитационный зажим, сочетающий легкость установки и снятия с надежностью крепления при динамическом ударе. Съём фазного зажима с провода ВЛ не предполагает удерживания провода дополнительной изолирующей штангой. Конструкция зажима позволяют избежать «скатывания» заземления даже при установке в местах провиса провода.
Постановка заземления может обеспечиться одним человеком.


Технические характеристики*
1. Номинальное рабочее напряжение, кВ 6 – 10
2. Количество фаз, шт 3
3. Количество телескопических алюминиевых штанг с гравитационными фазными зажимами, шт 3
4. Количество звеньев алюминиевой штанги, шт 3
5. Количество телескопических изолирующих штанг для постановки, шт 1
6. Количество звеньев изолирующей штанги, шт 2
7. Суммарная длина проводящей части штанги, мм 4330
8. Длина изолирующего звена, мм 2000
9. Длина рукоятки, мм 1000
10. Длина алюминиевой штанги в собранном виде, мм 1720
11. Длина изолирующей штанги в собранном виде, мм 1690
12. Длина межфазных проводов, м 6,0
13. Длина заземляющего спуска, м 4,0
14. Сечения заземляющего провода, мм2 16, 25, 35
15. Условия эксплуатации:
— температура окружающего воздуха от -45oС до +45oС
— относительная влажность воздуха до 80% при 20oС
Примечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
*Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика.

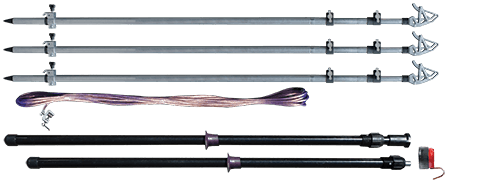

Комплект поставки:

  1. Алюминиевые телескопические штанги с гравитационными фазными зажимами — 3 шт
  2. Удлиняющее алюминиевое звено — 1 шт
  3. Изолирующая телескопическая штанга для постановки — 1 шт
  4. Провод заземления с заземляющей струбциной — 1 шт
  5. Блок индикации указателя высокого напряжения УВНБУ 6-35 — 1 шт
  6. Штанга изолирующая телескопическая указателя напряжения — 1 шт
  7. Чехол — 1 шт
  8. Паспорт — 1 шт

Пример работы с КШЗ

Продукция соответствует ГОСТ 51853, СТО ПАО «Россети» 34.01-30.1-001-2016, испытана в собственной аккредитованной лаборатории

Гарантийный срок: 24 месяца с момента ввода в эксплуатацию
