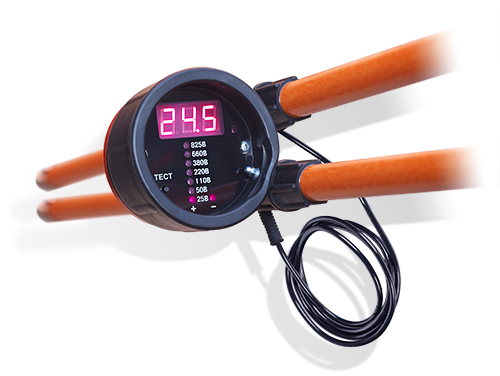

Указатель низкого напряжения для контактной сети УНН-2Ш-КС

Указатель низкого напряжения для контактной сети УНН-2Ш-КС

Двухполюсный указатель напряжения предназначен для определения наличия или отсутствия напряжения и проверки совпадения фаз в электроустановках напряжением до 1000 В постоянного и переменного тока, в частности, контактной сети метрополитена. Дополнительной функцией указателя является отображение величины напряжения на цифровом индикаторе и светодиодной шкале.


Технические характеристики*
1. Напряжение индикации не более, В 25
2. Максимальное рабочее напряжение, В 1000
3. Звуковой сигнал наличия напряжения — прерывистый, с частотой 1 Гц, частота звукового сигнала 2 – 4 кГц
4. Световой сигнал наличия напряжения — непрерывное свечение светодиодов «+25В» и/или «-25В»
5. Уровни напряжения светодиодной шкалы, В 50, 110, 220, 380, 660, 825
6. Определение типа напряжения (переменное/постоянное)
7. Определение полярности постоянного напряжения
8. Включение цифрового индикатора: по нажатию кнопки «ТЕСТ»;
автоматическое, при наличии напряжения, превышающего 12 В
9. Отключение цифрового индикатора— автоматическое, через 10 секунд после того, как входное напряжение становится меньше 2,5В
10. Число десятичных разрядов цифрового индикатора 3
11. Диапазон индикации напряжения на цифровом индикаторе: от 2,5 до 99,9 с разрешением 0,1 В;
от 100 до 999 с разрешением 1 В
12. Отображение напряжения встроенного источника питания на цифровом индикаторе
13. Индикация пониженного напряжения источника питания (ниже 2,4В) — мигание цифрового индикатора с частотой 0,5 Гц
14. Ток потребления указателя:
— с включенной цифровой индикацией не более 60 мА
— с выключенной цифровой индикацией не более 0,006 мА
15. Номинальное напряжение встроенного источника питания, В 3 (два элемента типа «ААА»)
16. Минимальное напряжение батареи, В 2,4
17. Технические характеристики указателя п. 1, 3 – 7 обеспечиваются в случае отсутствия элементов питания или при их разряде (напряжение менее 2,4 В)
18. Технические характеристики указателя п.1 – 14, обеспечиваются при напряжении встроенного источника питания не менее 2,4 В
19. Габаритные размеры различных частей указателя:
— рабочая часть №1 (с блоком индикации) не более, мм 90х120х400
— рабочая часть №2 не более, мм ⌀35х400
— изолирующая часть с рукояткой не более, мм ⌀45х420
— соединительный провод, мм 1000+50
20. Масса указателя без упаковки не более, кг 0,8
21. Условия эксплуатации:
— температура окружающего воздуха от -45 oС до +45 oС
— относительная влажность воздуха до 98% при 25 oС
— атмосферное давление 60-106,7 кПа (460-800 мм рт. ст.)
Примечание: нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания.
*Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика.

Комплект поставки:

  1. Рабочие части с соединительным проводом — 1 шт
  2. Штанга изолирующая (изолирующая часть с рукояткой) — 2 шт
  3. Руководство по эксплуатации — 1 шт
  4. Чехол — 1 шт

Продукция соответствует ГОСТ 20493-2001, СТО ПАО «Россети» 34.01-30.1-001-2016, испытана в собственной аккредитованной лаборатории

Гарантийный срок: 24 месяца с момента ввода в эксплуатацию
