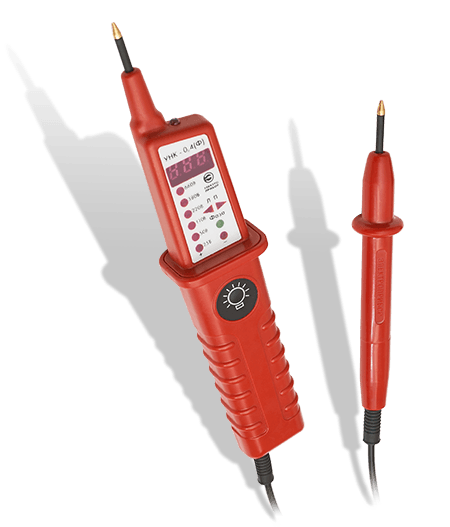

Двухполюсный указатель напряжения предназначен для определения наличия или отсутствия напряжения постоянного и переменного тока, определения полярности напряжения постоянного тока в двухполюсном режиме и фазы сети переменного тока в однополюсном режиме, проверки целостности электрической цепи, определения порядка чередования фаз. Наличие напряжения и электрической цепи индицируется с помощью светодиодов повышенной яркости и пьезоизлучателя звука. Дополнительная индикация величины напряжения и сопротивления цепи отображается при помощи трёхразрядного светодиодного индикатора, питаемого от двух батареек типа ААА. Определение наличия напряжения осуществляется без использования источника питания с порогом индикации 25В. Корпус указателя выполнен из ударопрочного ABS. Имеет функцию светодиодной подсветки рабочего места. Отображение напряжения источника питания на цифровом индикаторе.
| Технические характеристики* | |
|---|---|
| 1. Напряжение индикации в двухполюсном режиме, В | 25 |
| 2. Напряжение индикации в однополюсном режиме, В | 25 |
| 3. Максимальное рабочее напряжение, В | 660 |
| 4. Уровни напряжения светодиодной шкалы, В | 25, 50, 110, 220, 380, 660 В |
| 5. Диапазон индикации напряжения: | — от 5,0 до 99,9 с разрешением 0,1 В; |
| — от 100 до 660 с разрешением 1 В | |
| 6. Определение полярности напряжения постоянного тока | |
| 7. Определение фазного провода (фазы) сети переменного тока | |
| 8. Определение последовательности чередования фаз 3-х фазной сети | |
| 9. Подсветка места проведения работ | |
| 10. Отображение напряжения батареи | |
| 11. Диапазон индикации сопротивления цепи | от 0 до 99 кОм с разрешением 1 кОм |
| 12. Погрешность индикации напряжения | не более ±3% от показаний + 2 единицы мл. разряда |
| 13. Звуковая индикация низкого сопротивления (до 5 кОм) контролируемой цепи | |
| 13. Номинальное напряжение батареи | 3 В (два элемента типа «ААА») |
| 14. Минимальное напряжение батареи, В | 2,5 |
| 15. Ток потребления в режиме индикации не более, мА | 50 |
| 16. Ток потребления в пассивном режиме не более, мкА | 10 |
| 17. Технические характеристики п.1, 3, 4, 6, обеспечиваются в случае отсутствия батареи или при ее разряде (напряжение менее 2,4В) | |
| 18. Технические характеристики 1-13, обеспечиваются при напряжении батареи не менее 2,5 В | |
| 11. Продолжительность использования при максимальном рабочем напряжении и последующем перерыве на 5 мин, мин, не более | 1 |
| 12. Габаритные размеры различных частей указателя: | |
| — щуп №1 (с индикацией), мм, не более | 240х48х35 |
| — щуп №2, мм, не более | ⌀25х160 |
| — длина неизолированных частей контактов-наконечников, мм | 7-1 |
| — соединительный провод, мм | 1000+50 |
| 12. Масса указателя без упаковки не более, кг | 0,2 |
| 13. Условия эксплуатации: | |
| — температура окружающего воздуха | от -45 oС до +45 oС |
| — относительная влажность воздуха | до 98% при 25 oС |
| — атмосферное давление | 60-106,7 кПа (460-800 мм рт. ст.) |
| Примечание: нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания. | |
| *Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика. | |
Комплект поставки:
- Указатель напряжения УНК-0,4 (Ф) — 1 шт
- Руководство по эксплуатации — 1 шт
- Чехол — 1 шт
