Заземления переносные линейные
Заземления переносные линейные используются при проведении ремонтных работ на ВЛ. Это базовый и самый распространённый вид заземлений. Устанавливаются с опоры или из люльки подъёмника. Состоят из фазных зажимом прищепочного (ФЗ-1), комбинированного (ФЗ-2) или винтового типа (ФЗ-3), медных гибких проводов и изолирующих штанг выполненых из прочного стеклопластика. Могут поставляться в однофазном или трёхфазном исполнении, а по желанию заказчика также может быть изменена длина межфазных проводов, заземляющего спуска, изолирующией части или рукоятки, увеличено количество лучей.
Сравнение ЗПЛ
 |
 |
 |
 |
 |
 |
 |
|

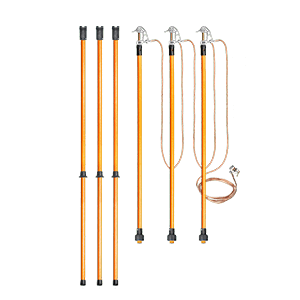

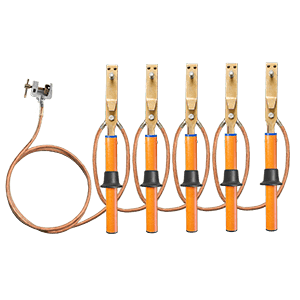

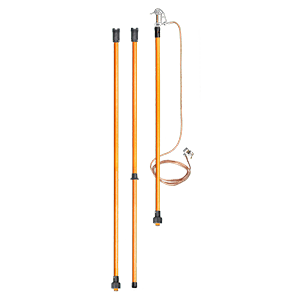

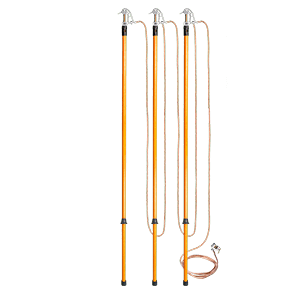

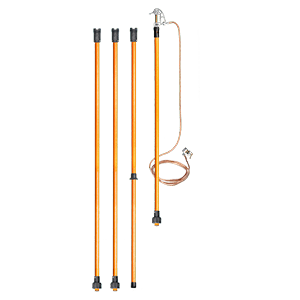

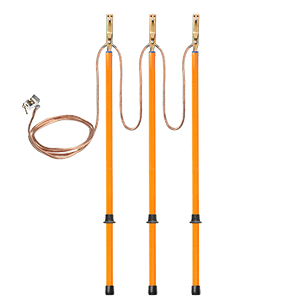

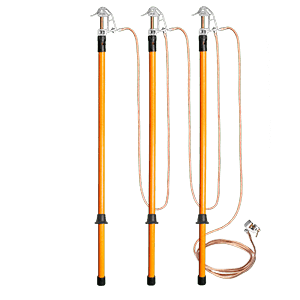

| Тип заземления | ЗПЛ-1 | ЗПЛ-10 | ЗПЛ-35 | ЗПЛ-110 | ЗПЛ-220 | ЗПЛ-330 | ЗПЛ-500 |
| Номинальное напряжение, кВ | 1,0 | 10 | 35 | 110 | 220 | 330 | 500 |
| Количество фаз | 3 | 3 | 3 (1) | 3 (1) | 3 (1) | 1 | 1 |
| Количество штанг с зажимами, шт | 5 | 3 | 3 (1) | 3 (1) | 3 (1) | 1 | 1 |
| Длина изолирующей части, мм, не менее | 600 | 700 | 1100 | 1400 | 2500 | 3000 | 4000 |
| Длина рукоятки, мм, не менее | 150 | 300 | 400 | 600 | 800 | 800 | 1000 |
| Длина межфазных проводов, м | 0,8 | 1,6 | 4,5 (-) | 6,0 (-) | 9,0 (-) | - | - |
| Длина заземляющего спуска, м | 9,0 (-) | 10 | 12 | 12 | 15 | 15 | 15 |
