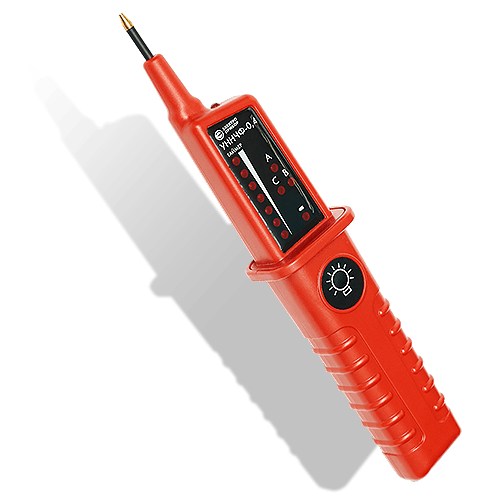

Указатель предназначен для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок переменного тока 0,4 кВ при непосредственной связи с этими частями. Кроме того, указатель позволяет определить чередование фаз A, B, C трехфазной сети напряжением 0,4 кВ в однополюсном режиме. Указатель представляет собой однополюсное устройство с визуальной и акустической индикацией и независимыми каналом определения наличия (отсутствия) напряжения и каналом определения чередования фаз. Имеет функцию принудительного тестирования. Работа указателя основывается на протекании емкостного тока.
| Технические характеристики* | |
|---|---|
| 1. Напряжение индикации не более, В | 25 |
| 2. Максимальное рабочее напряжение, В | 1000 |
| 3. Частота звукового сигнала, Гц | 2 – 4 |
| 4. Максимальное время определения чередования фаз после «привязки фазы», с | 15 |
| 5. Номинальное напряжение батареи, В | 3 (два элемента типа «ААА») |
| 6. Минимальное напряжение батареи, В | 2,4 |
| 7. Ток потребления от батареи при индикации наличия напряжения не более, мА | 30 |
| 8. Ток потребления от батареи при отсутствии индикации, не более, мкА | 1 |
| 9. Габаритные размеры указателя не превышают, мм | 240х48х36 |
| 10. Масса указателя без упаковки не более, г | 115 |
| 11. Условия эксплуатации: | |
| — температура окружающего воздуха | от -45 oС до +45 oС |
| — относительная влажность воздуха | до 98% при 25 oС |
| — атмосферное давление | 60-106,7 кПа (460-800 мм рт. ст.) |
| Примечание: нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания. | |
| *Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика. | |
