Указатель низкого напряжения комбинированный УНК-0,4(Р)

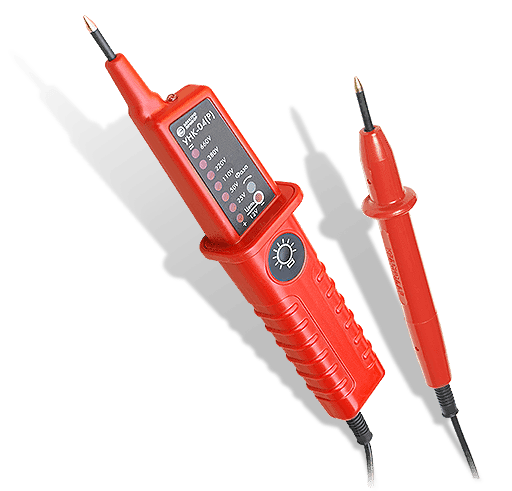

Указатель низкого напряжения комбинированный УНК-0,4 (Р)

Двухполюсный указатель напряжения предназначен для определения наличия или отсутствия напряжения постоянного и переменного тока, определения полярности напряжения постоянного тока в двухполюсном режиме и фазы сети переменного тока в однополюсном режиме, а также для проверки целостности электрической цепи. Наличие напряжения и электрической цепи индицируется с помощью светодиодов повышенной яркости и пьезоизлучателя звука. Корпус указателя выполнен из ударопрочного ABS. Имеет функцию светодиодной подсветки рабочего места.


Технические характеристики*
1. Напряжение индикации в двухполюсном режиме, В 12
2. Напряжение индикации в однополюсном режиме, В 25
3. Максимальное рабочее напряжение, В 660
4. Уровни напряжения светодиодной шкалы, В 12, 25, 50, 110, 220, 380, 660
5. Определение полярности напряжения постоянного тока
6. Определение фазного провода (фазы) сети переменного тока
7. Определение последовательности чередования фаз 3-х фазной сети
8. Использование энергии заряженного конденсатора для подсветки места работ и контроля цепи
8. Индикация наличия электрической цепи при сопротивлении цепи менее, кОм 200
9. Количество циклов контроля цепи, при длительности цикла не более 1 с и времени заряда конденсатора от напряжения 220 В, не менее 30 с, не менее 200
10. Время сохранения заряда, часов, не менее 48
11. Продолжительность использования при максимальном рабочем напряжении и последующем перерыве на 5 мин, мин, не более 1
12. Габаритные размеры различных частей указателя:
— щуп №1 (с индикацией), мм, не более 240х48х35
— щуп №2, мм, не более ⌀25х160
— длина неизолированных частей контактов-наконечников, мм 7-1
— соединительный провод, мм 1000+50
12. Масса указателя без упаковки не более, кг 0,2
13. Условия эксплуатации:
— температура окружающего воздуха от -45 oС до +45 oС
— относительная влажность воздуха до 98% при 25 oС
— атмосферное давление 60-106,7 кПа (460-800 мм рт. ст.)
Примечание: нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания.
*Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика.

Комплект поставки:

  1. Указатель напряжения УНК-0,4 (Р) — 1 шт
  2. Руководство по эксплуатации — 1 шт
  3. Чехол — 1 шт

Продукция соответствует ГОСТ 20493-2001, СТО ПАО «Россети» 34.01-30.1-001-2016, испытана в собственной аккредитованной лаборатории

Гарантийный срок: 24 месяца с момента ввода в эксплуатацию
