Заземление переносное наброс на провода ВЛ до 20 кВ ЗНЛ-10 предназначено для экстренного отключения воздушных линий электропередачи посредством наброса на провода гибкого неизолированного провода и создания короткого замыкания между проводами ВЛ и заземляющим проводником, соединенным с землей.

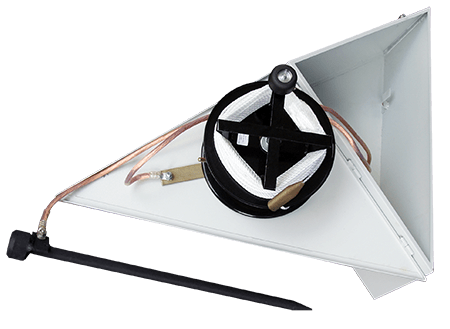

Заземление представляет собой конструкцию, закорачивающего медного гибкого неизолированного провода, уловителя-фиксатора, обеспечивающего надежное соединение проводов ВЛ в пучок и удержание их в момент прохождения тока КЗ, заземляющего медного гибкого провода в прозрачной морозостойкой оболочке, заземляющего штыря, метательного груза, изолирующего фала, устройства сочленения закорачивающего провода с изолирующим фалом, барабана для намотки провода и крестовины для намотки изолирующего фала. Конструктивно выполнено в металлическом футляре, покрытом порошковой краской и удобном для переноски. Особое устройство заземления позволяет быстро подготавливать его к работе и обеспечивает максимально эффективный контакт токоведущих элементов.
| Технические характеристики* | |
|---|---|
| 1. Номинальное рабочее напряжение, кВ | 0,4 – 20 |
| 2. Сечение закорачивающего провода, мм2 | 70 |
| 3. Сечение заземляющего провода, мм2 | 25 |
| 4. Длина закорачивающего провода, м | 3,5 |
| 5. Длина заземляющего провода, м | 15,0 |
| 6. Диаметр изолирующего фала, мм | 4 |
| 7. Длина изолирующего фала, м | 20 |
| 8. Диаметр заземляющего штыря, мм | 20 |
| 8. Масса метательного груза, кг | 0,3 |
| 8. Масса изделия, кг | 18,5 |
| 10. Условия эксплуатации: | |
| — температура окружающего воздуха | от -45oС до +45oС |
| — относительная влажность воздуха | до 80% при 20oС |
| Примечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены. | |
| *Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика. | |
Комплект поставки:
- Заземление переносное наброс ЗНЛ-10 — 1 шт
- Паспорт — 1 шт
