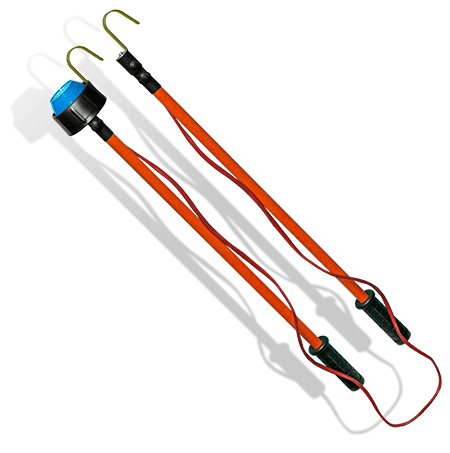

Двухполюсный указатель напряжения предназначен для определения наличия или отсутствия напряжения на воздушных линиях (ВЛ) электропередачи переменного тока напряжением до 0,4 кВ при непосредственной связи с проводами ВЛ (контактный способ). Указатель может использоваться для проверки совпадения фаз в электроустановках переменного тока напряжением до 0,4 кВ, а также для определения наведенного напряжения на ВЛ. Наличие переменного напряжения индицируется звуковым и световым сигналами.
| Технические характеристики* | |
|---|---|
| 1. Напряжение индикации не более, В | 25 |
| 2. Диапазон определения наличия напряжения, В | 25 – 500 |
| 3. Тип индикации прерывистый (импульсный) с одновременным включением и выключением красных светодиодов и звука, частотой следования импульсов не менее 1 Гц | |
| 4. Номинальное напряжение встроенного источника питания, В | 3 (два элемента типа «ААА») |
| 5. Средняя сила тока, потребляемого указателем от элементов питания не более, мА | 15 |
| 6. Минимальное напряжение батареи, В | 2,4 |
| 7. Габаритные размеры различных частей указателя | |
| — размер рабочей части не более, мм | ⌀80х80 |
| — длина рукоятки, мм | 120+50 |
| — длина изолирующей части, мм | 600+50 |
| — длина соединительного провода, мм | 1500+50 |
| Масса указателя без упаковки не более, кг | 1,1 |
| 8. Условия эксплуатации: | |
| — температура окружающего воздуха | от -45 oС до +45 oС |
| — относительная влажность воздуха | до 98% при 25 oС |
| — атмосферное давление | 60-106,7 кПа (460-800 мм рт. ст.) |
| Примечание: нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания. | |
| *Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика. | |
